Instalación en el hueco del cristal – Fit Box
Recomendada para ventanas medianas o grandes
El estor queda integrado dentro del hueco del cristal, consiguiendo una instalación discreta y compacta.

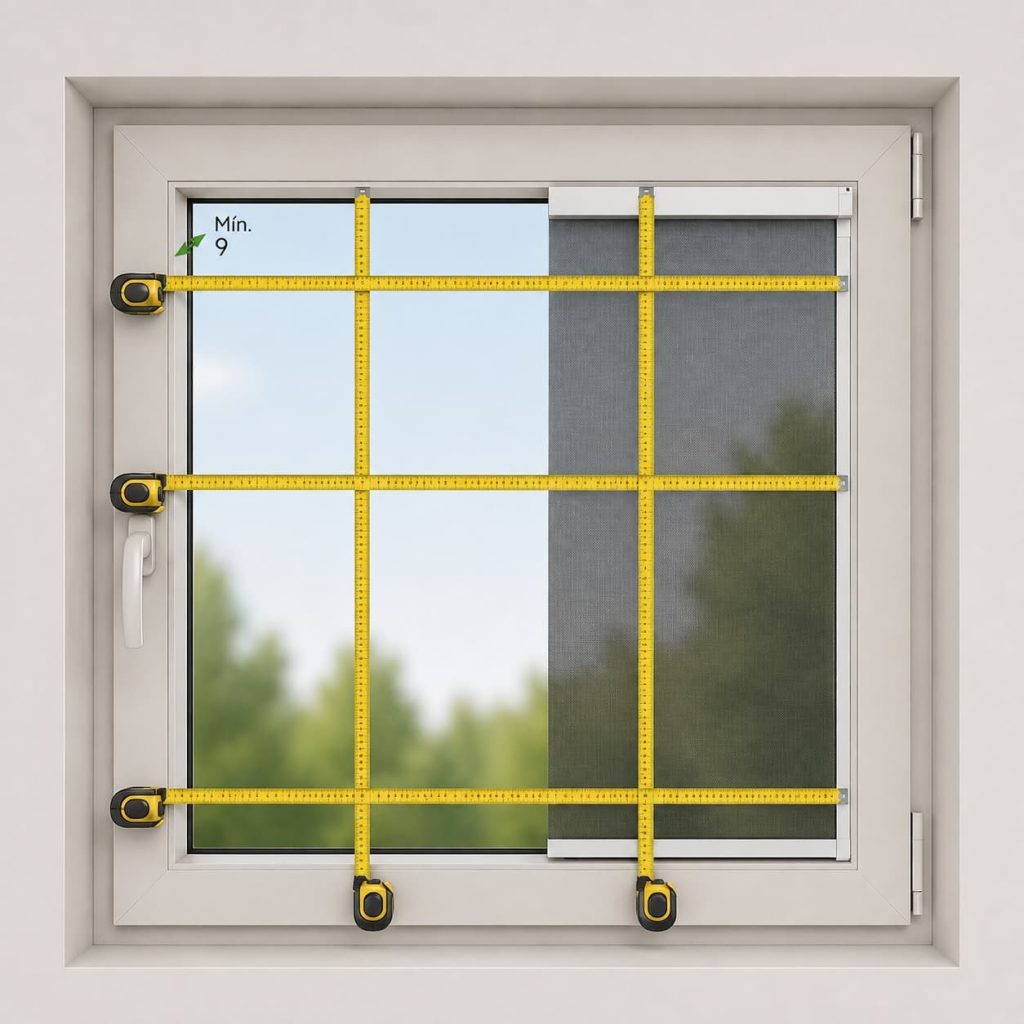

Cómo tomar las medidas
- Mide el ancho en 3 puntos: arriba, centro y abajo.
- Mide el alto en 2 puntos: izquierda y derecha.
- Quédate con la medida más pequeña del ancho y con la medida más pequeña del alto.
- Introduce estas medidas en los campos “Ancho total del estor” y “Alto total del estor” del configurador. No debes descontar nada.
Importante: mide siempre de marco a marco, incluyendo la goma perimetral de la ventana.
Comprueba la profundidad
Necesitas una profundidad mínima de 9 mm de para instalar la Fit Box en el hueco del cristal.

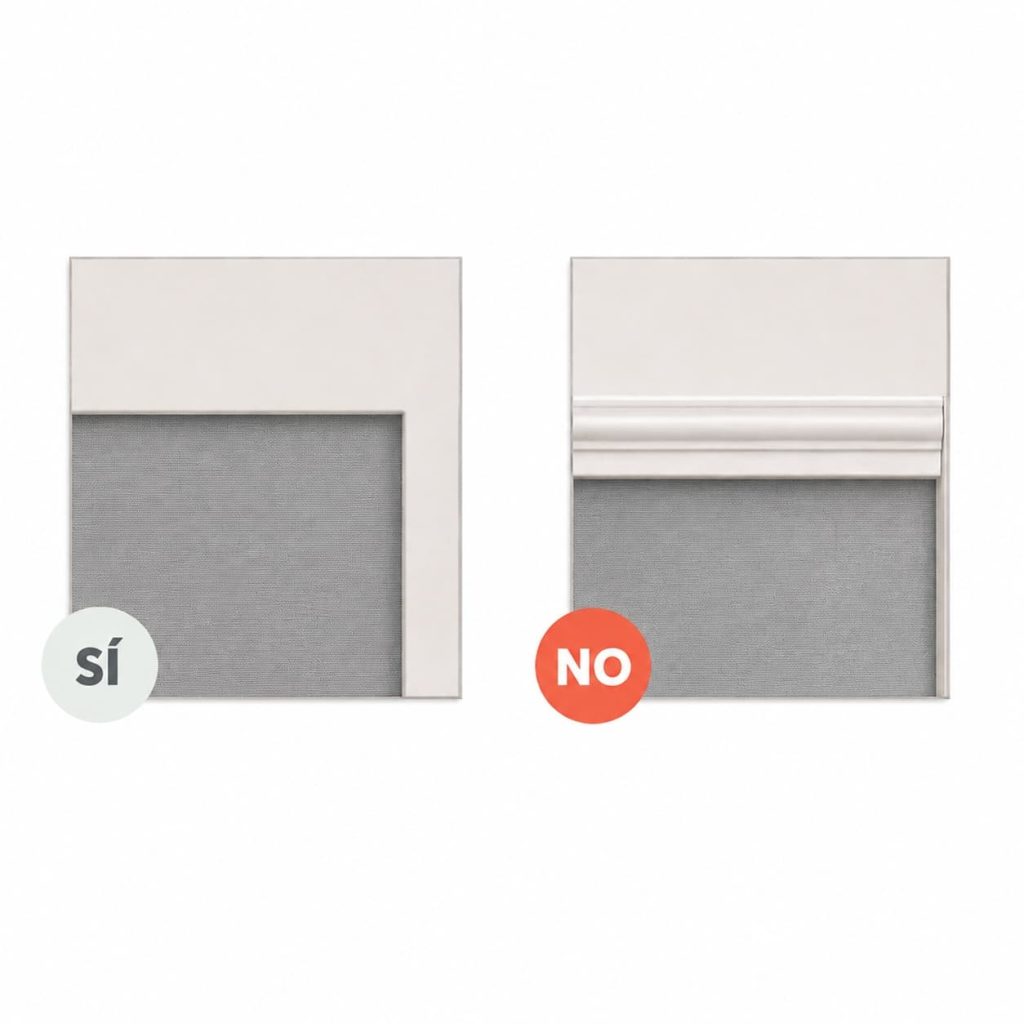

Comprueba que tu ventana es compatible
✓ Apto: ventanas con marco liso alrededor del cristal.
✕ No apto: ventanas con molduras o relieves que impidan apoyar correctamente el Fit Box.
Instalación sobre el marco de ventana – Fit Box
Recomendada para ventanas pequeñas o cuando quieras aprovechar al máximo la entrada de luz.
La Fit Box se instala directamente sobre el marco de la ventana.

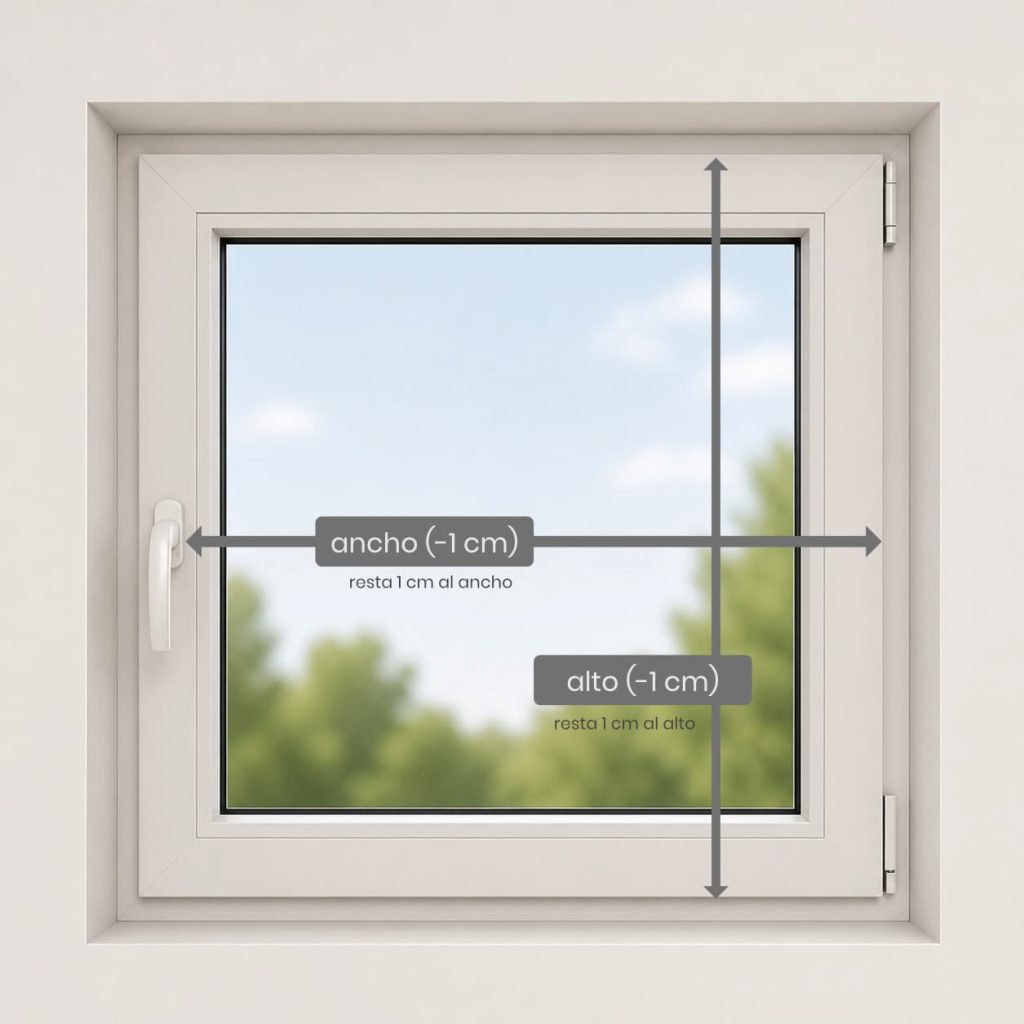

Toma las medidas de tu ventana
Mide el ancho
Mide desde el embellecedor de la manilla hasta el lado opuesto del marco y resta 1 cm.
Mide el alto
Mide la altura del hueco de la ventana y resta 1 cm.
Estas son las medidas de tu estor
Introduce los resultados directamente en los campos “Ancho total del estor” y “Alto total del estor” del configurador.
⚠️ Esta opción es válida únicamente para marcos planos y no es compatible con ventanas con molduras.
2. Comprueba que tienes espacio para las guías

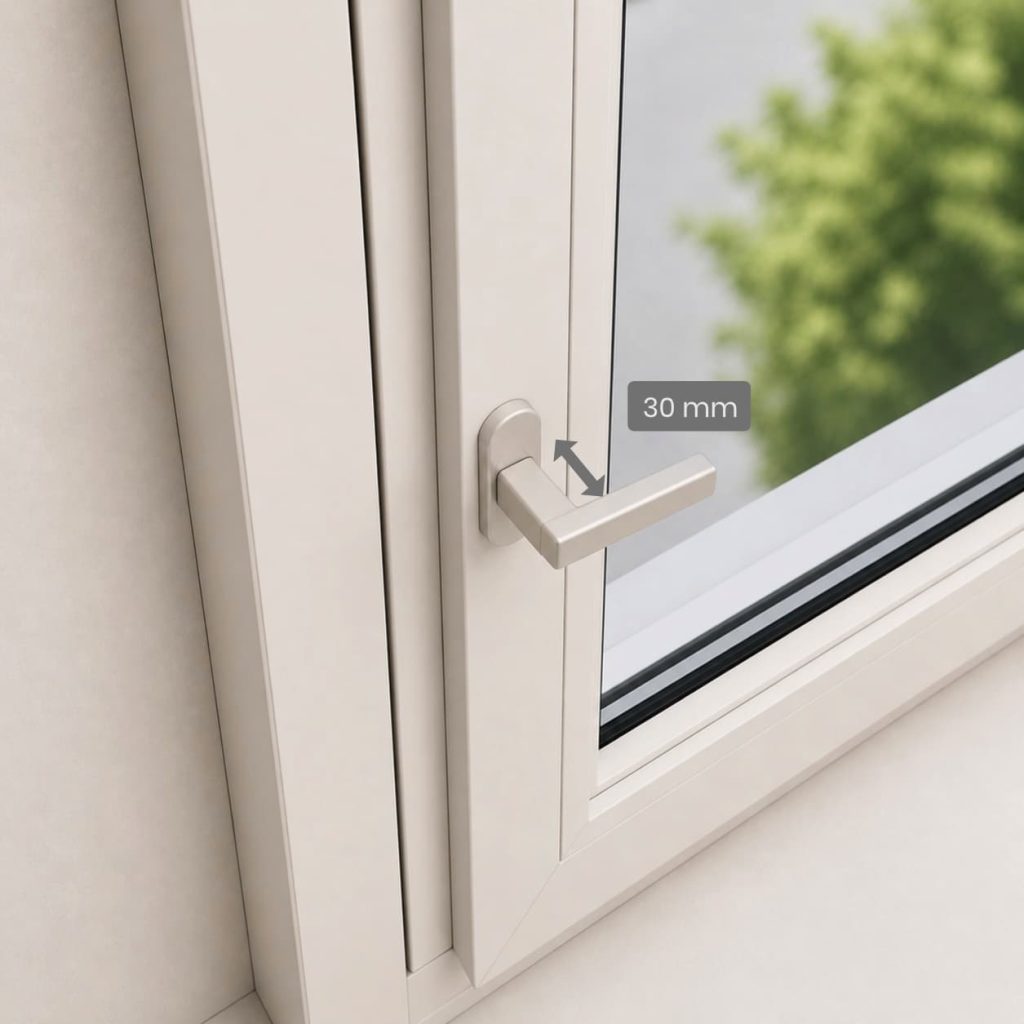

Junto a la manilla
Necesitas al menos 3 cm entre el pomo de la manilla y el inicio del marco para poder instalar correctamente la guía lateral.

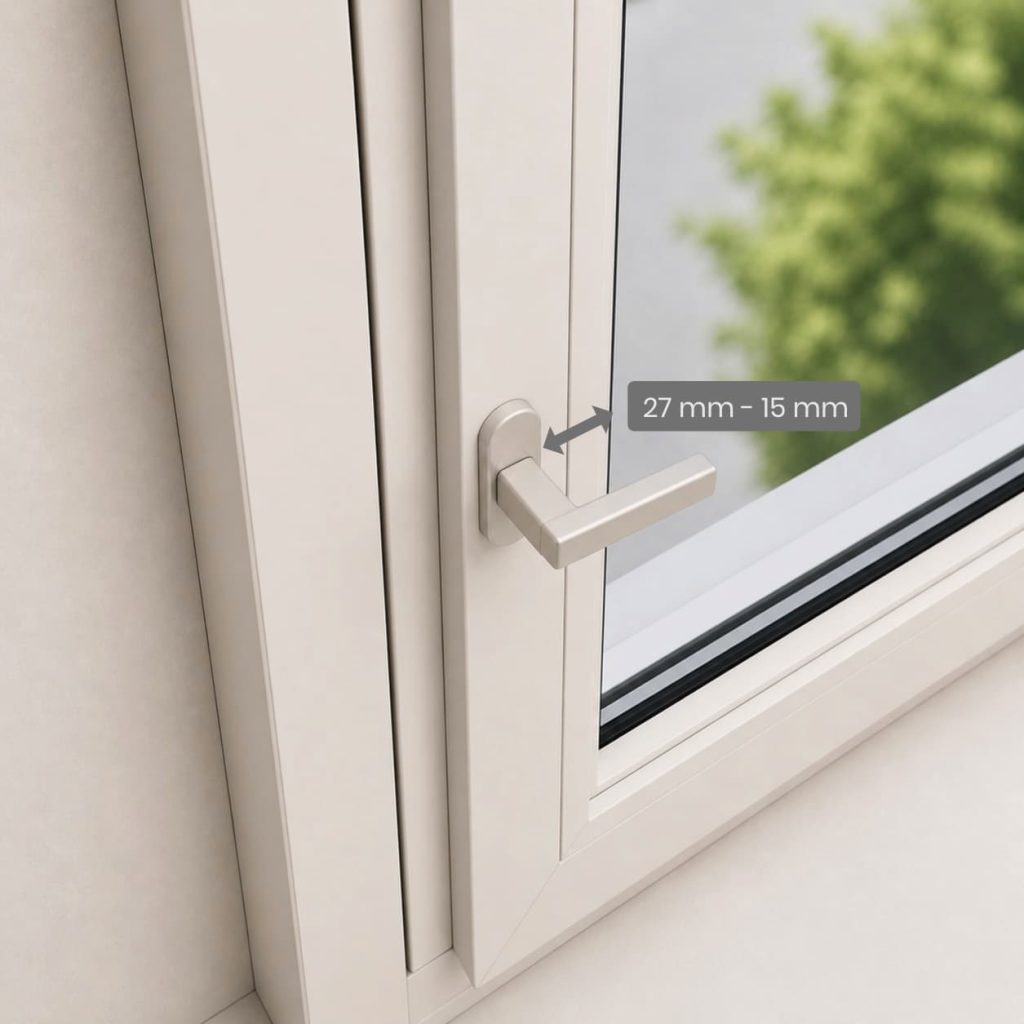

En el lateral del marco
Necesitas un mínimo de:
- 1,5 cm para fijar la guía al marco.
- 2,7 cm si quieres que la guía quede completamente sobre el marco y no invada la zona acristalada.
3. Comprueba el espacio para el cajón y el terminal

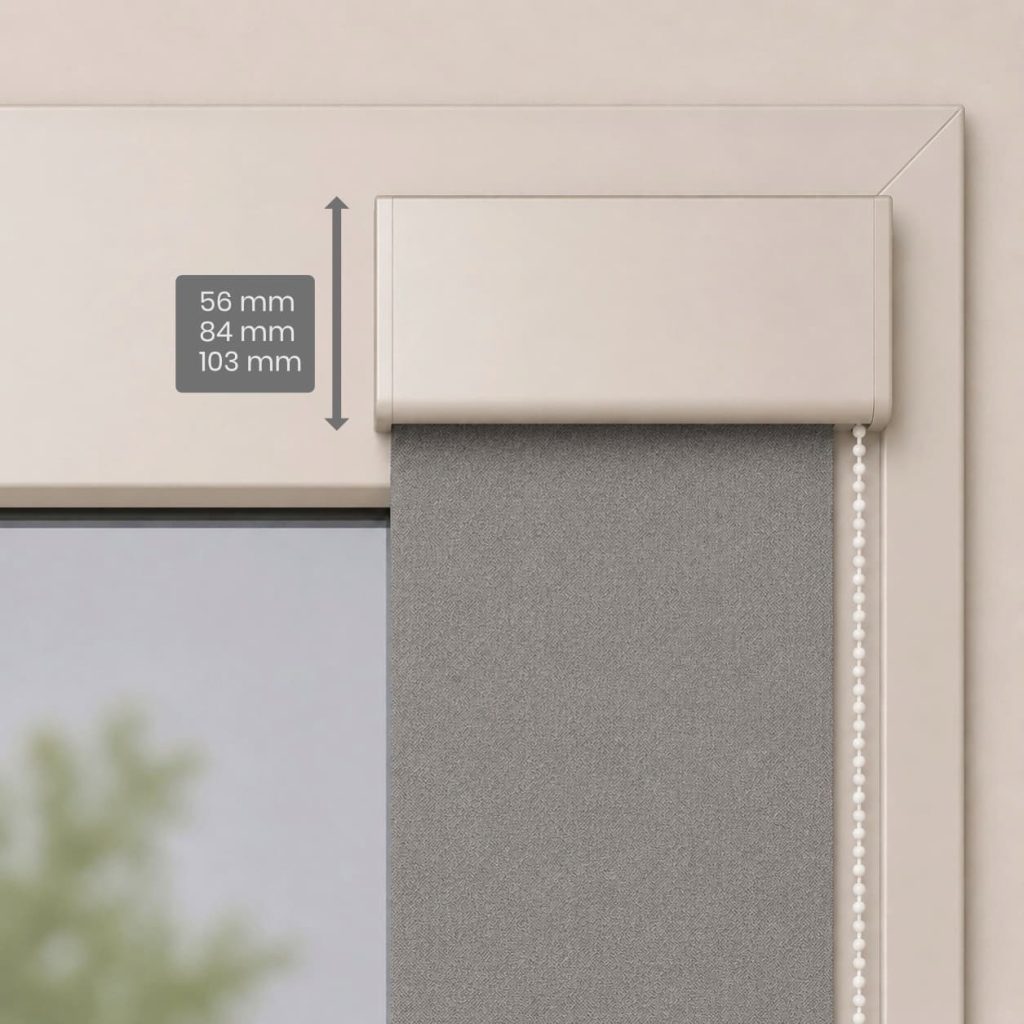

Espacio para el cajón
El cajón se instala en la parte superior y es autoportante, por lo que no necesita adhesivo.
Tiene una altura de:
- 5,6 cm con accionamiento por cadena.
- 8,4 cm con motor.
- 10,3 cm con tirador
Si el marco dispone de menos espacio, el cajón puede ocupar parcialmente la zona acristalada.

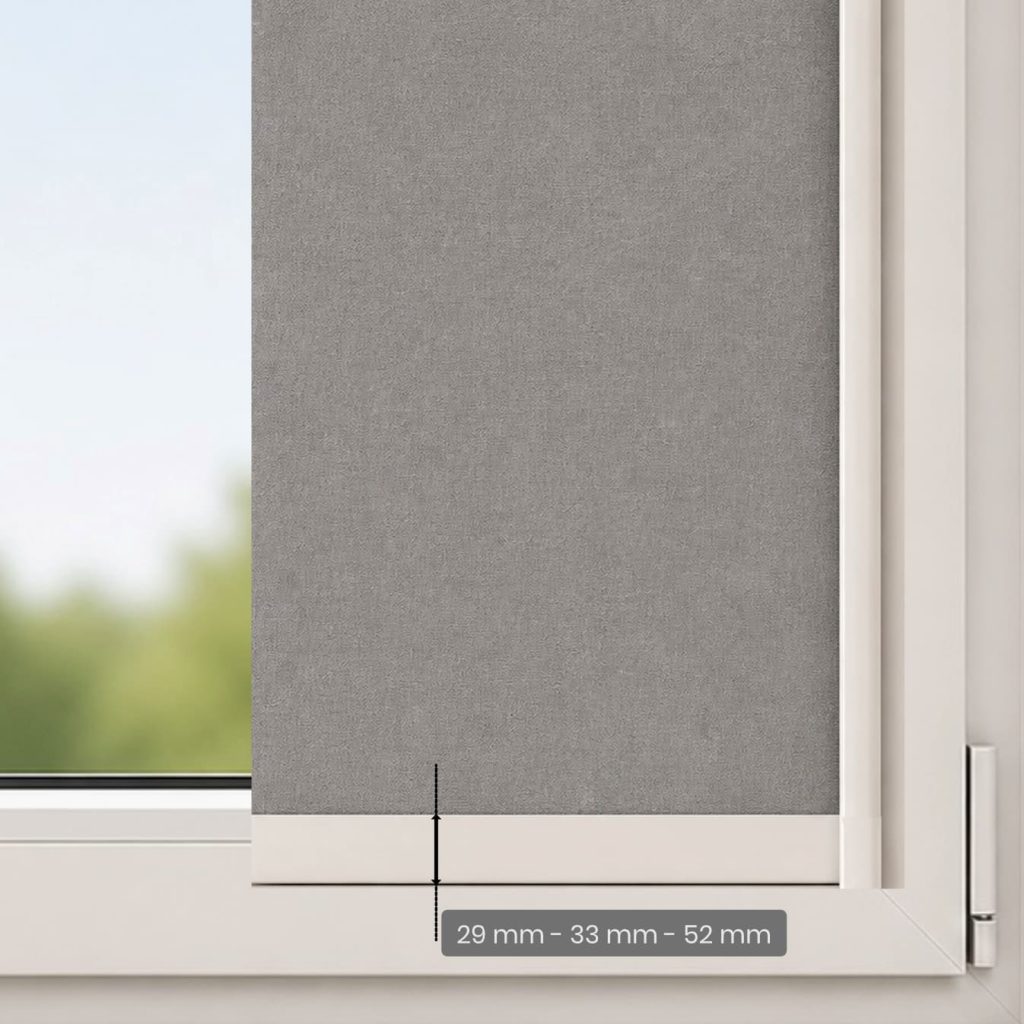

Espacio para el terminal inferior
Comprueba también el espacio disponible en la parte inferior de la ventana.
Necesitas un mínimo de 2,9 cm para alojar el terminal.
Si quieres mantenerlo completamente fuera de la zona acristalada, recomendamos disponer de:
- 3,3 cm con cadena o motor.
- 5,2 cm con tirador.
Antes de hacer tu pedido
Te recomendamos ver este vídeo completo de Bandalux antes de realizar el pedido. Encontrarás todos los pasos para medir e instalar correctamente tu Fitbox.
